GTAKE GK620
Описание
Преобразователи частоты GTAKE GK620
Основные возможности серии GK620
- Подключение к общей шине постоянного тока
- Встроенный тормозной ключ до 22 кВт, до 75 кВт опционно встроенный
- Встроенный RS485 (ModBus RTU/ASCII), поддержка сетей Profibus DP
- Управление механическим тормозом, гибкое управление вентилятором
- Подхват вращающегося двигателя, экстренный останов, пропуск частоты
- Различные кривые разгона / замедления, S-кривая, четыре варианта времени разгона / замедления
- ПИД-управление техпроцессом
- Программирование 16-ти ступенчатое упраравление скоростью, челночное управление, контроль фиксированной длины материала, простой PLC, экстренная остановка, статизм, функция подсчёта, пропуск частоты
- Переключение между параметрами для 2-х двух двигателей, поддерживаются асинхронные и синхронные двигатели
- Подключаемая панель управления, копирование и резервное копирование параметров, история 3-х отказов, отображаемые и скрытые параметры
- Тепловая защита двигателя, защита от перенапряжения, защита от пониженного напряжения, перезапуск при потере питания, точная автонастройка, ограничение тока по циклам
- Защита от опрокидывания, управление ослаблением поля, точное ограничение момента
Особенность:
- Не поддерживает опцию энкодера
Технические характеристики
| ПАРАМЕТР |
ОПИСАНИЕ |
|
| Класс напряжения | 400V | |
| Напряжение питания | трехфазное 380 В ~ 480 В | |
| Мощность | 0.75 - 630 кВт | |
| Перегрузочная способность | 150 %/60с, 180%/10с, 200%/0.5с | |
| Частота на выходе | Частота на выходе 0-600Гц с шагом 0,01Гц | |
| Режим управления |
Управление V/F |
|
| Точность поддержания скорости | ±0,5% - V/f управление ±0,2% - бессенсорное векторное управление SVC1 и SVC2, бессенсорное векторное управление синхронным двигателем |
|
| Быстродействие по моменту | <10 ms (кроме режима V/F) | |
| Стартовый момен |
0,5 Гц: 180% (управление V/F, векторное управление SVC1) |
|
Многофункциональный и универсальный
GK620 разработан на основе концепций модульной конструкции. Преобразователи необходимы для обеспечения многофункционального управления широким спектром приводных решений. Функциональные возможности и выходные характеристики GK620 соответствуют требованиям большинства промышленных систем управления. Широкий диапазон мощностей 0.75~630 кВт охватывает почти все стандартные двигатели.
Интеллектуальное рассеивание тепла
В преобразователях GK620 используется полностью изолированный канал отвода тепла, он эффективно предотвращает попадание воздуха с тяжелой или токопроводящей пылью в верхнюю часть. Окна в верхней части можно держать открытыми для отвода тепла, когда в окружающей среде нет тяжелой или проводящей пыли, и их можно закрыть пылезащитными крышками для защиты печатной платы.

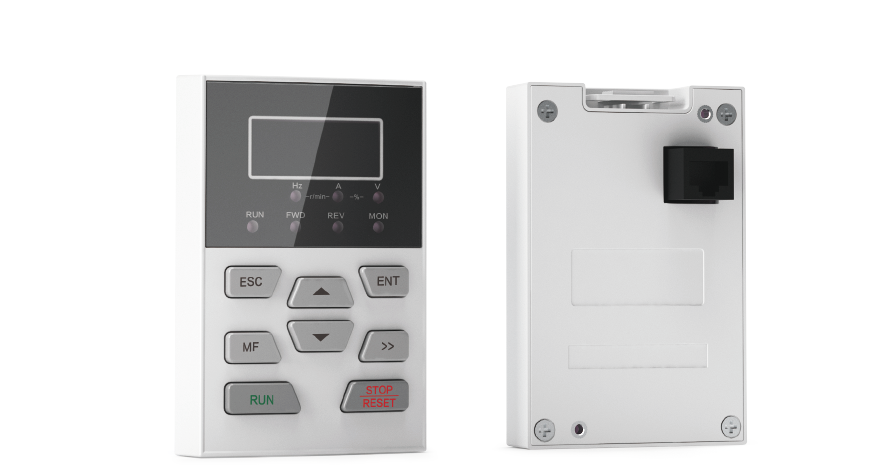

Съемная панель управления
Преобразователи частоты GK620 настраиваются со стандартной панели, которую можно снять/установить "на ходу". Настройки можно легко перенести на другой преобразователь через панель управления или через ПК на с помощью программного обеспечения для мониторинга GTAKE. Серия GK620 достаточно удобна , позволяет осуществлять дистанционное управление через кабельное соединение.
Старт с подхватом скорости
Преобразователи частоты GK620 поддерживают два типа пуска на ходу, которые могут соответствовать скорости двигателя и обеспечивать плавный пуск. Один из вариантов основан только на программном обеспечении, а другой должен быть установлен с дополнительной платой для плавного запуска без рывков.
Время отклика по крутящему моменту инверторов GK620 составляет всего 10 мс в режиме SVC1 или SVC2.
|
ПАРАМЕТР |
ОПИСАНИЕ |
|
Старновая частота |
0.00 ~ 600.00 |
|
Время разгона / замедления |
0,00 ~ 60000 с |
|
Частота ШИМ |
0,7 кГц ~ 16 кГц |
|
Задание частоты |
Цифровое задание и больше / меньше с панели управления |
|
Методы пуска двигателей |
Старт с начальной частоты |
|
Методы останова двигателя |
Останов по рампе |
|
Внешние входы |
6 дискретных входа, один из которых может быть использован для высокоскоростного импульсного входа, совместимые с активными NPN, и PNP открытыми коллекторами и сухим контактом. Количество дискретных входов может быть рапсширено до 7 |
|
Внешние выходы |
1 высокоскоростной импульсный выход 0~50кГц |
Модели
|
МОДЕЛЬ |
НАПРЯЖЕНИЕ |
НОМ. МОЩНОСТЬ (КВТ) |
НОМ. ВЫХОДНОЙ ТОК (А) |
СОВМЕСТИМЫЙ ДВИГАТЕЛЬ (КВТ) |
ТОРМОЗНОЙ КЛЮЧ |
DC РЕАКТОР |
|
GK620-4T0.75G/1.5LB |
3х380В |
0.75G |
2.5 |
0.75 |
Встроенный |
Не требуется |
|
1.5L |
3.8 |
1.5 |
||||
|
GK620-4T1.5G/2.2LB |
1.5G |
3.8 |
1.5 |
|||
|
2.2L |
4.8 |
2.2 |
||||
|
GK620-4T2.2G/3.7LB |
2.2G |
5.5 |
2.2 |
|||
|
3.7L |
8 |
3.7 |
||||
|
GK620-4T3.7G/5.5LB |
3.7G |
9 |
3.7 |
|||
|
5.5L |
11 |
5.5 |
||||
|
GK620-4T5.5G/7.5LB |
5.5G |
13 |
5.5 |
|||
|
7.5L |
16 |
7.5 |
||||
|
GK620-4T7.5G/11LB |
7.5G |
17 |
7.5 |
|||
|
11L |
21 |
11 |
||||
|
GK620-4T11G/15LB |
11G |
24 |
11 |
|||
|
15L |
30 |
15 |
||||
|
GK620-4T15G/18.5LB |
15G |
30 |
15 |
|||
|
18.5L |
36 |
18.5 |
||||
|
GK620-4T18.5G/22LB |
18.5G |
39 |
18.5 |
|||
|
22L |
45 |
22 |
||||
|
GK620-4T22G/30LB |
22G |
45 |
22 |
|||
|
30L |
56 |
30 |
||||
|
GK620-4T30G/37L(B/D/H) |
30G |
60 |
30 |
Встроенный |
Встроенный |
|
|
37L |
72 |
37 |
||||
|
GK620-4T37G/45L(B/D/H) |
37G |
75 |
37 |
|||
|
45L |
91 |
45 |
||||
|
GK620-4T45G/55L(B) |
45G |
91 |
45 |
Встроенный |
||
|
55L |
112 |
55 |
||||
|
GK620-4T55G/75L(B) |
55G |
112 |
55 |
|||
|
75L |
142 |
75 |
||||
|
GK620-4T75G/90L(B) |
75G |
150 |
75 |
Не |
||
|
90L |
176 |
90 |
||||
|
GK620-4T90G/110L |
90G |
176 |
90 |
Внешний |
Устанавливаемый отдельно в комплекте поставки |
|
|
110L |
210 |
110 |
||||
|
GK620-4T110G/132L |
110G |
210 |
110 |
|||
|
132L |
250 |
132 |
||||
|
GK620-4T32G/160L |
132G |
253 |
132 |
|||
|
160L |
304 |
160 |
||||
|
GK620-4T160G/185L |
160G |
310 |
160 |
|||
|
185L |
350 |
185 |
||||
|
GK620-4T185G/200L |
185G |
350 |
185 |
|||
|
200L |
380 |
200 |
||||
|
GK620-4T200G/220L |
200G |
380 |
200 |
|||
|
220L |
430 |
220 |
||||
|
GK620-4T220G/250L |
220G |
430 |
220 |
|||
|
250L |
470 |
250 |
||||
|
GK620-4T250G/280L |
250G |
470 |
250 |
|||
|
280L |
520 |
280 |
||||
|
GK620-4T280G/315L |
280G |
520 |
280 |
|||
|
315L |
590 |
315 |
||||
|
GK620-4T315G/355L |
315G |
590 |
315 |
|||
|
355L |
650 |
355 |
||||
|
GK620-4T355G/400L |
355G |
650 |
355 |
|||
|
400L |
725 |
400 |
||||
|
GK620-4T400G/450L |
400G |
725 |
400 |
|||
|
450L |
820 |
450 |
||||
|
GK620-4T450G/500L |
450G |
820 |
450 |
|||
|
500L |
860 |
500 |
||||
|
GK620-4T500G |
500G |
860 |
500 |
|||
|
GK620-4T560G |
560G |
950 |
560 |
Встроенный |
||
|
GK620-4T630G |
630G |
1100 |
630 |
